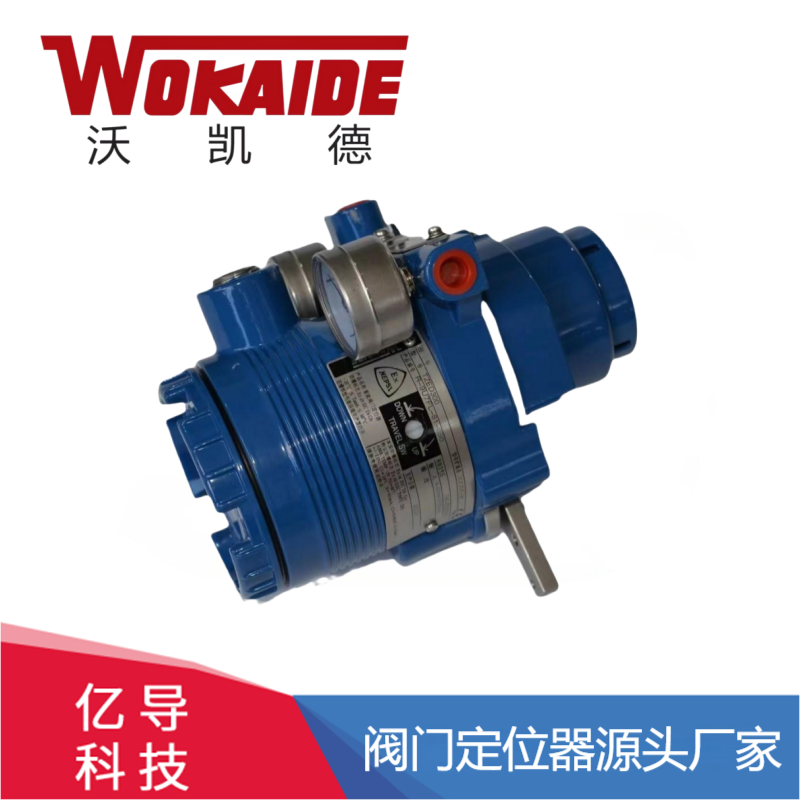

瀏覽器自帶分享功能也很好用哦~| 簡介 | EDoyle-TZED系列301 智能閥門定位器是基于微處理器的電- 氣閥門定位器。它可從控制設備接收直流信號并控制閥門的開啟。 作為一款經濟實用的智能閥門定位器，其具有自整定功能，但不具有通信功能，可提高生產力和工廠的生產效率 |
| 適用的執行機構: | 單作用和雙作用型執行機構、直行程和角型行程執行機構 |
| 控制信號輸入: | 4-20mA DC（可設定為任何所需的量程值以進行分程。） |
| 驅動電流： | 3.85mA |
| 可供定位器電壓為 | 12V |
| 供氣壓力 | 140-700kpa (1.4-7.0kgf/cm2) |
| 耗 氣 量 | 140-400kpa |
| 輸出平衡壓力 | 55±5%（雙作用型執行機構） |
| 避雷保護 | 電壓沖擊峰值：12kv |
| 電流沖擊峰值 | 1000mA |
| 環境溫度限制 | -40-80℃ |
| 材 料 | 鋁合金 |
| 空氣連接口: | Rc1/4或1/4NPT 內螺紋 |
| 輸入電流范圍 | 0 ~ 20 mA 或 4 ~ 20 mA |
| 分程工作范圍 | 設定點起始值和大值可調 |
| 響應區間（死區） | 自適應或固定 |
| 作用方向： | 隨設定點上升，輸出壓力上升或下降 |
| 終端控制元件的報警限： | 小值和大值 |
技術參數：
| 輸入信號范圍 | 4～20mA；或分程4～12mA、12～20mA（本安型須經過安全柵接入） |
| 反饋信號范圍 | 4～20mA；或分程4～12mA、12～20mA（本安型須經過安全柵接入） |
| 防 爆 等 級 | ExdIICT6/本安ExiaIICT6 |
| 防 護 等 級 | IP66 |
| 電 氣 接 口 | NPT1/2 |
| 氣 路 接 口 | NPT1/4 |
| 線 性 | 1% |
| 材 質 | 鋁合金 |
| 靈 敏 度 | 自適應；或人為設定在此期間0﹒1 %～5.0 % |
| 耗 氣 量 | 靜態耗氣量≤150NL/h；動態不考核 |
| 環 境 條 件 | 溫度 -20～+60℃ ；濕度 ≤90% |
| 耐 低 溫 型 | 溫度 -40～+60℃ |
| 輸 出 特 性 | 線性、等百分比、快開 |
| 負 載 特 性 | 普通閥門、下端關閉；三通閥門、雙向關閉；低塞閥門、上端關閉； |
| 自 動 整 定 | 一鍵自動調試、自適應不同大小執行器、自動識別作業形式、自動檢測零點/終點 |
| 抗 振 性 | ≤2g（5～200HZ） |
| 本 安 參 數 | Ui = 28VDC； Ii = 93 mA ；Pi = 0.65W；Ci = 0uF；Li = 0.6mH； |
| 存 儲 條 件 | 溫度 -40～+85℃ ；濕度 ≤95% |
主要部件及功能：
| 部件 | 說明 |
| 本體 | 殼體、位置傳感器、手動旁路開關、過濾器、排氣罩等 |
| 控制電路單元 | 控制電路板、快捷旋鈕鍵等 |
| I/P 電氣轉換模塊 | 電信號到氣信號轉換模塊 |
| 氣動放大器 | 放大來自I/P 的氣信號，控制執行機構進、排氣 |
| 壓力表 | 指示輸入和輸出壓力 |
| 反饋桿 | 將開度信號傳送至位置傳感器 |
| 附加電路單元 | 在選擇了位置反饋單元，集成在控制線路板內 |
| 手動/自動旋釘 | 手動操作是通過調節外部供氣壓力來實現，工作時旋緊螺釘 |
安裝步驟：
在安裝直動式閥門時，需要遵循以下步驟：
1. 在閥門上安裝反饋行程銷，有些閥門可能需要通過過渡板進行反饋行程銷的安裝。這一步驟是為了確保閥門在運動過程中能夠準確地傳遞反饋信息。
2. 定位器的安裝，首先需要將閥門定位器固定在安裝板上，然后再將其整體安裝在閥門支架上。這一步驟需要精確調整定位器，以確保閥門能夠準確響應控制信號。
3. 安裝反饋行程桿時，要注意將行程銷插入反饋槽與鋼絲的上端，并除去間隙。這一步驟是為了確保閥門的運動與反饋信號同步，提高控制精度。
4. 調整反饋行程銷的滑槽螺釘，以保證在閥門全行程范圍對應反饋桿轉角在±20°容許范圍內。這一步驟是為了確保閥門在全行程范圍內都能準確響應控制信號。
5. 配接氣路管時，需要注意每一段氣路管少應有二處折彎管，這樣才能方便拆卸維修。這一步驟是為了確保氣路管的連接牢固可靠，同時方便日后的維護和檢修。
要安裝旋轉類閥門，需要遵循以下步驟：
1. 安裝前，務必檢查閥門是否符合安裝要求，如閥門型號、規格、材質等。
2. 根據安裝圖，確定閥門在管道中的正確位置，并確保閥門與管道連接牢固。
3. 根據需要，選擇合適的執行器，并將其安裝在閥桿上。
4. 安裝定位器。對于旋轉類閥門，一般采用非同軸間接檢測反饋角的方式進行安裝。在閥門旋轉90°范圍內，定位器反饋桿轉角應保持在±20°范圍內。
5. 調整定位器的參數，以確保閥門能夠準確、穩定地工作。
6. 在安裝過程中，要注意保護閥門和其他設備，避免損壞或污染。
7. 測試閥門是否能夠正常工作。如果出現問題，應進行調試和修復。
雙作用閥門的安裝方法：
雙作用閥門是一種特殊的閥門，需要通過特定的安裝方法進行使用。這種閥門通常是由TZED301定位器以及雙作用放大器組成。在TZED301定位器的輸出端連接雙作用放大器和氣源，然后，將雙作用放大器的兩個輸出口分別連接到執行器上。這里需要特別注意的是，對于雙作用執行器來說，手動開關的功能是無效的。因此，我們需要特別小心，確保在安裝和使用雙作用閥門時，不要錯誤地連接或操作手動開關。
